5L旋轉灌裝機

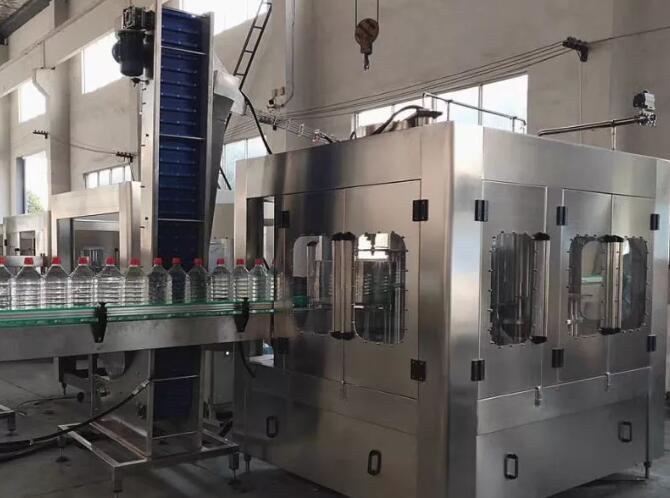

洗灌封三合一機
主機臺面以上部分，全部采用304 不銹鋼制作，所有軸承座（25MM），護板（12MM）、立柱（直徑28MM）均為304 不銹鋼。
主機機架：120X60X6MM 方管焊接制作，做3 次噴漆防銹處理。
工作臺面:30MMA3板，焊接做刨平加工，各機工作孔位為立式鏜床一次性加工而成。不銹鋼臺面采用2 毫米304 不銹鋼制作。
外框材料及凈化裝置：3mm 不銹鋼板材制作，亞格力玻璃門窗，門窗做密閉。機器主機機身上層，安裝凈化機組，機內潔凈度可以達到百萬級凈化標準。全套凈化系統采用國內優良技術。
洗瓶部位：
|
9 只機械手，可以適用各類（直徑 50-280）瓶型的更換，無需更換配 |
|
件，傳動部分數控加工，運作更穩定，高分子導尾，耐用性更強， |
|
拉簧，夾鉗口都做了加強處理，穩定性相對以往機械手，更見牢固， |
|
加長旋轉噴嘴，可以直接深入瓶口內，在噴射力度的作用下， 水霧 |
|
狀噴沖瓶內，更全面的對瓶內清潔，方瓶，圓瓶不在有清洗 卡瓶波輪：采用綠色工程塑料制作?？ㄆ堪澹?04 不銹鋼制作 |
灌裝部位：
灌裝液缸底板采用25 毫米304 不銹鋼板精車制作，灌裝閥采用高速閥體，高速度灌裝
封口部位：
主機機架為高精良鏜床一次性加工而成。所有傳動部分，均為數控加工，擰蓋軸磨床調直加工。磁力封口頭，所有配件為數控加工。卡瓶板為不銹鋼底座，鑲白鋼刀片，使用壽命長，且更換方便。主軸做不銹鋼套防銹，調直處理。采用磁力旋蓋結構，磁力可調。
主要參數：
|
型號 |
CGF9-9-4 |
|
|
|
|
工位數 |
水洗9 灌裝9 封蓋4 |
|
|
|
|
生產能力 |
800-1000 瓶 /小時（ 4.5L瓶） |
|
|
|
|
適應瓶形 |
Φ50-Φ115 H=190-320 |
|
|
|
|
氣源壓力 |
0.7MPa |
|
|
|
|
耗氣量 |
0.5m3/min |
|
|
|
|
沖瓶水壓力 |
0.2-0.25MPa |
|
|
|
|
沖瓶水耗量 |
1.0噸 /小時 |
|
|
|
|
主電機功率 |
2.2KW |
|
整機功率 |
4KW |
|
外形尺寸 |
2150×1650×2500 |
|
重量 |
3000kg |
電器及氣動原件配置參數說明：
|
主電機 |
|
ABB |
|
理蓋電機 |
|
浙江黃巖三利 |
|
液位傳感器 |
|
國產凡宜產品 |
|
回流泵、噴沖泵 |
灌裝泵 |
杭州南方泵 |
|
觸摸可視屏 |
|
維綸 |
|
PLC程序控制器 |
|
三菱 |
|
變頻器 |
|
三菱 |
|
接近開關、光電開關 |
韓國奧托尼克斯 |
|
|
接觸器、斷路器 |
|
施耐德 |
|
氣缸原件 |
|
德國費斯托 |
|
主軸軸承 |
|
哈爾濱軸承廠 |
|
擰蓋頭軸承 |
|
日本NSK 公司 |
動力系統：
主電機和減速箱，帶變頻調速，各個運動機構件均為齒輪傳動，運行平穩，各個輸瓶星輪為工程塑料部件，帶安全保護機構。
控制系統和操作面板：
密封式電控箱，304 不銹鋼材料，進口PLC，變頻器，繼電器，光電開關，感應開關繼電器元件，觸摸屏操作面板，進口氣動元件。
燈檢：
此設備配備在流水線上為檢查產品內是否有雜物,主要結構由檢驗燈管及不銹鋼機身和有機玻璃面罩組成
